Übersicht

Ein vorgefertigter Tunnelöfen ist eine fortschrittliche thermische Verarbeitungsanlage, die in verschiedenen Industriezweigen für die kontinuierliche Produktion von Keramik, Ziegeln,und andere Materialien, die eine Hochtemperaturbehandlung erfordernIm Gegensatz zu herkömmlichen Öfen, die vor Ort gebaut werden, werden vorgefertigte Tunnelöfen aus vorgefertigten Komponenten zusammengebaut, was eine schnelle Installation und eine verbesserte Qualitätskontrolle ermöglicht.Diese Öfen arbeiten nach dem Prinzip des Gegenstromwärmewechsels, bei der die Produkte auf einem linearen Weg durch verschiedene Temperaturzonen bewegt werden, wodurch die thermische Effizienz und die Produktqualität optimiert werden.Diese modulare Konstruktion verkürzt nicht nur die Bauzeit, sondern bietet auch Flexibilität bei der Anpassung an spezifische ProduktionsanforderungenVorgefertigte Tunnelöfen sind bekannt für ihre Energieeffizienz, ihre gleichmäßige Temperaturverteilung und ihre Fähigkeit, große Mengen Produkte kontinuierlich zu verarbeiten.

Struktur

Die Struktur eines vorgefertigten Tunnelöfen besteht aus mehreren Schlüsselkomponenten:

• Stahlrahmen: Bietet die strukturelle Stütze für den Ofen und sorgt für Stabilität und Langlebigkeit.
• Isolierte Platten: Diese vorgefertigten Platten bilden die Wände und das Dach des Ofens und bieten eine hervorragende Wärmedämmung, um den Wärmeverlust zu minimieren.
• Eisenbahnsystem: Durch den Ofen führt eine durchgängige Schienenanlage, die die reibungslose Bewegung der Trolleys erleichtert, die die Produkte transportieren.
• Heizungssystem: Hierzu gehören Brenner oder elektrische Heizelemente, die entlang der Länge des Ofens verteilt sind und zur Schaffung verschiedener Temperaturzonen für verschiedene Phasen des Brennprozesses bestimmt sind.
• Steuerungssystem: Fortgeschrittene Steuerungssysteme überwachen und regulieren die Temperatur, die Atmosphäre und die Bewegungsgeschwindigkeit, um optimale Bedingungen für die Produkte zu gewährleisten.
• Abgase und Lüftung: Effiziente Abgas- und Lüftungssysteme entfernen die Gase und regeln den Luftstrom im Ofen, wodurch ein einheitliches Innenraum erhalten bleibt.

Prozessfluss

Der Betrieb eines vorgefertigten Tunnelöfen kann in folgenden Schritten zusammengefaßt werden:

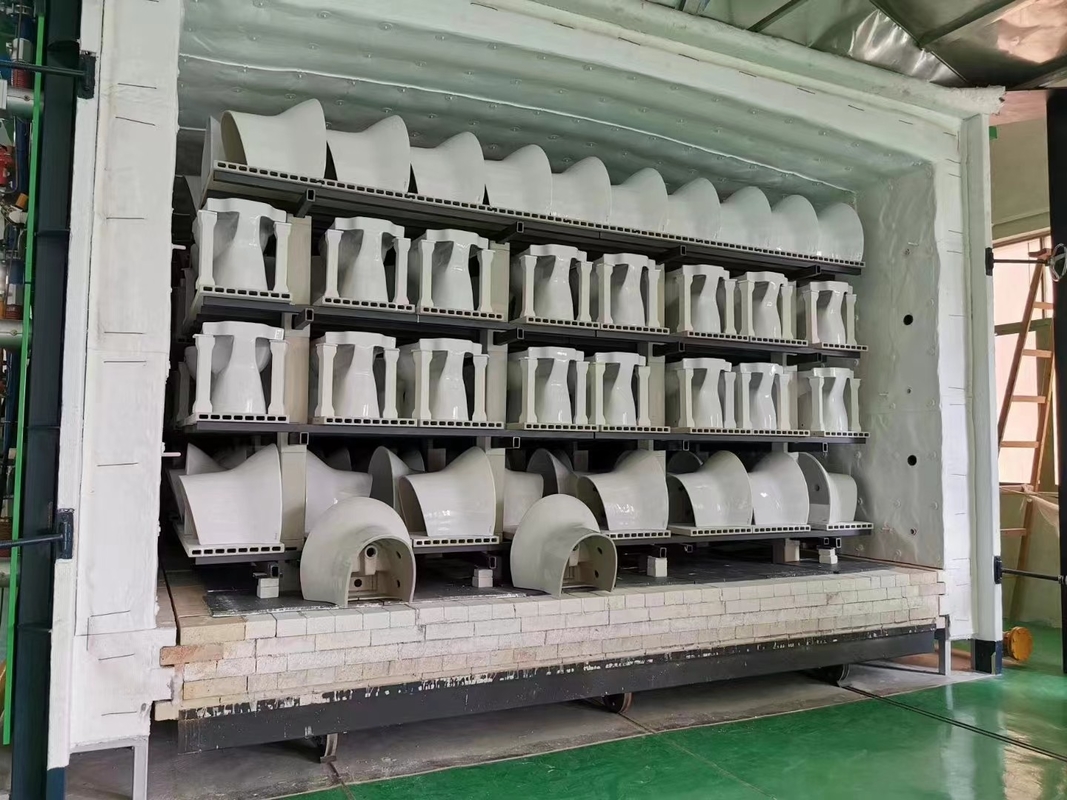

• Beförderung: Rohstoffe oder vorgefertigte Erzeugnisse werden an den Eingängen der Öfen auf Trolleys geladen.
• Vorwärmzone: Die Erzeugnisse gelangen in die Vorwärmzone, wo die Restfeuchtigkeit schrittweise entfernt wird, um einen thermischen Schock zu verhindern.
• Heizzone: In dieser Zone wird die Temperatur auf das gewünschte Niveau für den Brennprozess erhöht, typischerweise zwischen 900 °C und 1400 °C je nach Material.
• Einweichen: Die Produkte werden bei Spitzentemperatur gehalten, um eine gleichmäßige Erwärmung und eine vollständige Umwandlung der Materialien zu gewährleisten.
• Kühlzone: Die Produkte werden schrittweise abgekühlt, um Risse und Verformungen zu vermeiden, um sie für die Handhabung und Weiterverarbeitung vorzubereiten.
• Entladen: Die Fertigprodukte werden an der Ofen-Ausfahrt entladen und zur Prüfung und Verpackung bereitgestellt.

Eigenschaften

Vorgefertigte Tunnelöfen weisen verschiedene Merkmale auf:

• Energieeffizienz: Optimierter Wärmeaustausch und Isolierung reduzieren den Kraftstoffverbrauch.
• Gleichmäßige Temperaturverteilung: Gewährleistet eine gleichbleibende Produktqualität über die gesamte Charge.
• Hohe Durchsatzleistung: Fähig zur kontinuierlichen Handhabung großer Mengen.
• Moduläres Design: Erleichtert die einfache Montage, Erweiterung und Wartung.
• Fortgeschrittene Kontrollen: Automatisierte Systeme erhöhen die Präzision und Zuverlässigkeit.
• Flexibilität: Anpassungsfähig an verschiedene Produkttypen und Produktionsskala.

Anwendungen

Vorgefertigte Tunnelöfen eignen sich für eine Vielzahl von Anwendungen:

• Keramikindustrie: Für das Brennen von Fliesen, Sanitärwaren und feuerfesten Materialien verwendet.
• Ziegelherstellung: Ideal für die Massenproduktion verschiedener Ziegel.
• Stahlindustrie: zur Wärmebehandlung von Metallen und Legierungen verwendet.
• Chemische Industrie: Für Prozesse verwendet, bei denen kontrollierte Hochtemperaturumgebungen erforderlich sind.
• Glasindustrie: geeignet zum Glühen und Härten von Glaswaren.
