Hervorheben:
Präzise Schubplattenöfen
, Zuverlässiger Push-Platten-Ofen
, Elektronische Komponente Schubplattenöfen
Elektronische Komponente Sinterung Push Plate Ofen Präzise zuverlässig

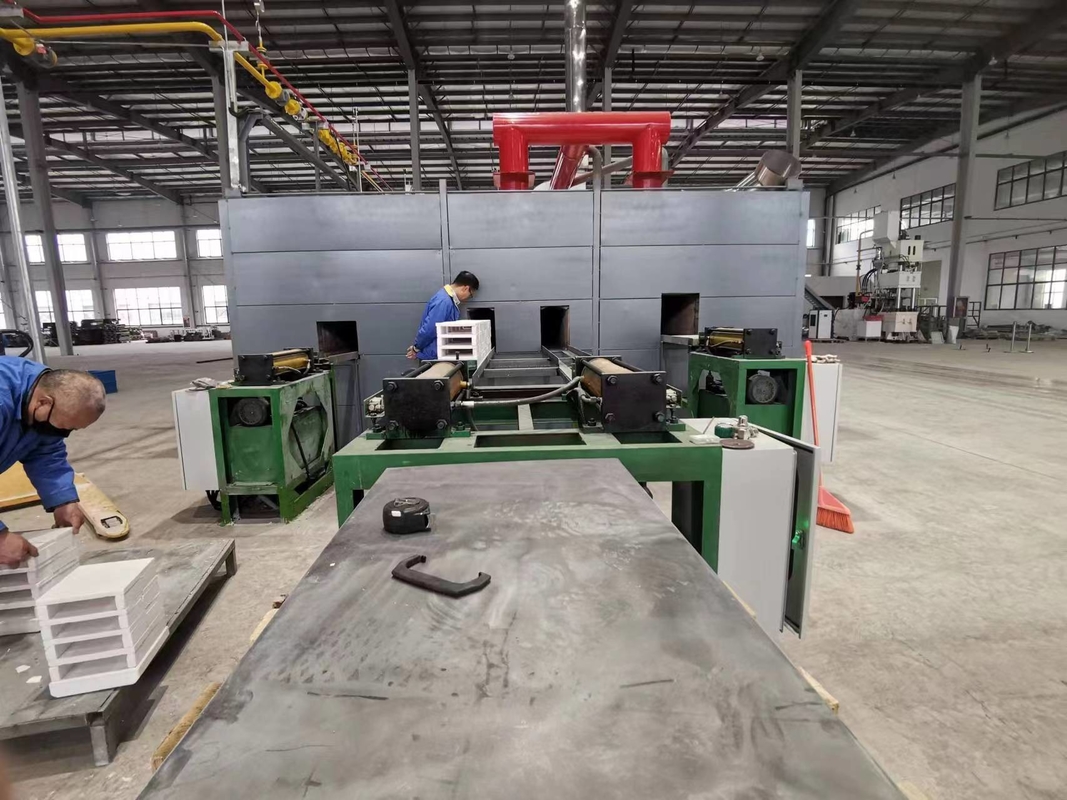

Push Plate Kiln für das Sintern elektronischer Komponenten: präzise und zuverlässig
1. Kurzer Überblick
Im Bereich der modernen Elektronikherstellung hat sich der Push-Platten-Ofen als unverzichtbares Werkzeug für das Sintern elektronischer Bauteile herausgestellt. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.
Der Push-Platten-Ofen, auch als Pusher-Ofen bekannt, arbeitet nach dem Prinzip des kontinuierlichen Flusses und besteht aus mehreren Schlüsselkomponenten.häufig in Form von kleinen Chips, Kondensatoren, Widerstände oder keramische Substrate mit abgelagertem Material auf speziell konstruierte Schubplatten gelegt.Diese Schubplatten werden dann allmählich durch den Ofen durch einen mechanischen Schubmechanismus geschoben.
Die Atmosphäre im Inneren des Ofens ist ebenfalls ein entscheidender Faktor. Je nach Art der elektronischen Komponenten und dem Sinterprozess kann der Ofen mit verschiedenen Gasen gefüllt werden.in einigen Fällen, ein inertes Gas wie Stickstoff oder Argon verwendet wird, um die Oxidation der Bestandteile während des Sinterns zu verhindern.Ein Reduktionsgas wie Wasserstoff kann eingeführt werden, um bestimmte chemische Reaktionen zu erleichtern, die für den Sinterprozess von Vorteil sind..
Die Konstruktion und der Betrieb der Schubplattenöfen sind hoch automatisiert.und Gasfluss in EchtzeitDiese Automatisierung sorgt nicht nur für ein gleichbleibendes und zuverlässiges Sinterergebnis, sondern erhöht auch die Produktionseffizienz erheblich und macht sie für die groß angelegte Elektronikherstellung geeignet.
2. Merkmale
2.1 Präzise Temperaturregelung
Eine der herausragendsten Eigenschaften des Schubplattenöfen für das Sintern elektronischer Bauteile ist seine Fähigkeit, eine extrem präzise Temperaturregelung zu ermöglichen.Das Mehrzonenheizsystem ermöglicht die Erstellung komplexer TemperaturprofileDie Temperaturgenauigkeit innerhalb von ± 1 °C kann in vielen modernen Schubplattenöfen erreicht werden.Diese Präzision ist von entscheidender Bedeutung, da selbst geringe Temperaturunterschiede erhebliche Auswirkungen auf die Qualität und Leistung elektronischer Komponenten haben könnenBei der Sinterung keramischer Kondensatoren kann beispielsweise eine falsche Temperatur während des Sinterprozesses zu inkonsistenten Kapazitätswerten führen.die in Hochleistungs-elektronischen Schaltkreisen nicht akzeptiert werden kann.
2.2 Stabile Heizumgebung
Die Konstruktion des Schubplattenofens sorgt für eine stabile Heizumgebung. Die in den Ofenwänden verwendeten Isoliermaterialien sind von hoher Qualität und minimieren den Wärmeverlust in die Umgebung.Dies trägt nicht nur dazu bei, eine konstante Temperatur im Ofen zu erhalten, sondern trägt auch zur Energieeffizienz bei.- die gleichmäßige Wärmeverteilung innerhalb der Ofenkammer durch sorgfältige Anordnung der Heizelemente,stellt sicher, dass alle elektronischen Bauteile der Druckplatten während des Sinterns den gleichen Temperaturbedingungen ausgesetzt sindDies ist für die Herstellung von Komponenten mit konsistenten Eigenschaften unerlässlich, was in der Elektronikindustrie eine Schlüsselvoraussetzung darstellt.
2.3 Glatter Schub - Plattenbewegung
Der mechanische Schubmechanismus des Schubplattenöfen ist so ausgelegt, dass die Schubplatten reibungslos und gleichmäßig bewegt werden.Dies ist wichtig, denn plötzliche Anschläge oder schwankende Bewegungen können dazu führen, dass die elektronischen Komponenten auf den Platten falsch ausgerichtet sind oder sogar empfindliche Komponenten beschädigen.Die reibungslose Bewegung sorgt dafür, daß die Komponenten mit gleichbleibender Geschwindigkeit durch die Heizzone gehen und dem vordefinierten Temperatur-Zeitprofil genau folgen.Die Bewegung der Druckplatte kann an unterschiedliche Sinterverfahren angepasst werden.So kann beispielsweise bei Bauteilen, die bei einer bestimmten Temperatur eine längere Aufenthaltszeit benötigen, die Schubgeschwindigkeit verlangsamt werden.
2.4 Anpassbare Atmosphäre
Wie bereits erwähnt, kann der Pushplattenofen mit Systemen zur Steuerung der Atmosphäre im Inneren des Ofens ausgestattet werden.Die Hersteller können je nach den spezifischen Anforderungen der zu sinternden elektronischen Komponenten aus einer Vielzahl von Gasen oder Gasgemischen wählen.Zum Beispiel bei der Sinterung einiger metallbasierter elektronischer Bauteile ist eine Reduktionsatmosphäre erforderlich, um Oxidation zu verhindern und die gewünschten chemischen Reaktionen zu fördern.Die Fähigkeit, die Gasdurchflussrate und -zusammensetzung präzise zu steuern, erhöht die Flexibilität des Ofens weiter, so daß der Sinterprozeß für verschiedene Arten von elektronischen Bauteilen optimiert werden kann.
2.5 Hohe Produktionskapazität
Der kontinuierliche Strömungsbetrieb des Schubplattenofens macht ihn für die Produktion in großen Mengen sehr geeignet.und während sich eine Gruppe von Bauteilen durch den Ofen bewegt, kann eine weitere Charge am Ladebereich geladen werden, was zu einem hohen Durchsatz führt, der für die großen Anforderungen der Elektronikindustrie unerlässlich ist.Die automatische Bedienung des Ofens verringert die Notwendigkeit manueller Eingriffe., die weitere Steigerung der Produktionseffizienz und die Verringerung des Risikos von menschlichen Fehlern bei den gesinterten Bauteilen.
3. Anwendungen
3.1 Sintern von keramischen Kondensatoren
Keramische Kondensatoren werden in elektronischen Schaltkreisen wegen ihrer Fähigkeit zur Speicherung und Freisetzung elektrischer Energie weit verbreitet.Keramische Kondensatoren bestehen typischerweise aus einer Mischung aus Keramikpulvern und anderen ZusatzstoffenWährend des Sinterns binden sich die Keramikpartikel zusammen und bilden eine dichte und homogene Struktur.
Die präzise Temperaturkontrolle des Schubplattenöfen ist für die Erreichung der gewünschten dielektrischen Eigenschaften der Keramikkondensatoren unerlässlich.usw.. haben spezifische temperaturabhängige dielektrische Konstantenanforderungen.Hersteller können sicherstellen, dass die gesinterten keramischen Kondensatoren diesen Anforderungen entsprechenDie Sintertemperatur für Keramikkondensatoren X7R liegt beispielsweise in der Regel im Bereich von 1200 - 1300°C.Das Mehrzonenheizungssystem des Push-Plattenofens ermöglicht eine langsame und kontrollierte Heizung bis zu dieser Temperatur., gefolgt von einer Aufenthaltszeit bei Spitzentemperatur, um ein vollständiges Sintern zu gewährleisten.Die stabile Heizumgebung und die reibungslose Bewegung der Platte verhindern beim Sintern jedes Rissen oder Verformen der Kondensatoren, wodurch hochwertige Produkte mit gleichbleibenden Kapazitätswerten entstehen.
3.2 Sintern von Widerständen
Widerstände sind ein weiterer wesentlicher elektronischer Bauteil, und der Push-Platten-Ofen spielt eine wichtige Rolle bei ihrer Herstellung.KohlenstofffilmBei dicken Filmwiderständen, die häufig in hybriden Mikroschaltkreisen verwendet werden, ist esDer Sinterprozess in einem Push-Platten-Ofen wird verwendet, um das Widerstandsmaterial zu härten und zu verdichten.
Das Widerstandsmaterial, das in der Regel aus einem Gemisch aus leitfähigen Partikeln, Glasbindemitteln und anderen Zusatzstoffen besteht, wird auf einem Keramikgrunddruck gedruckt.Der Push-Platten-Ofen wird dann verwendet, um das Substrat mit dem gedruckten Widerstandsmaterial zu erwärmenDas Temperaturprofil im Ofen ist sorgfältig so konzipiert, daß zunächst alle Lösungsmittel in der Widerstandspaste verdunstet und dann die verbleibenden Materialien gesintert werden.Die präzise Temperaturkontrolle stellt sicher, dass die leitfähigen Partikel einen stabilen und gleichmäßigen leitfähigen Pfad innerhalb des Widerstands bildenDie anpassbare Atmosphäre im Ofen kann auch verwendet werden, um die Oxidation der metallbasierten leitfähigen Partikel beim Sintern zu verhindern.Dies führt zu Widerständen mit genauen Widerstandswerten und geringer Toleranz, die für hochpräzise elektronische Schaltungen unerlässlich sind.
3.3 Sintern von Induktoren
Induktoren werden in elektronischen Schaltkreisen verwendet, um Energie in einem Magnetfeld zu speichern.der Schubplattenofen wird zum Sintern verwendetFerrit-Induktoren werden hergestellt, indem Ferritpulver in die gewünschte Form gepresst und dann gesintert werden, um ihre Dichte und magnetische Eigenschaften zu erhöhen.
Der Sinterprozess im Pushplattenofen wird sorgfältig gesteuert, um die magnetische Permeabilität und die Sättigungsmagnetisierung des Ferritmaterials zu optimieren.Das Temperaturprofil im Ofen soll das Wachstum magnetischer Körner innerhalb der Ferritstruktur fördernDas Mehrzonenheizsystem ermöglicht einen kontrollierten Heiz- und Kühlzyklus, der für die Erreichung der gewünschten magnetischen Eigenschaften wichtig ist.die Temperatur wird allmählich auf einen Höchstwert erhöht, typischerweise bei 1000 - 1300 °C je nach Art des Ferritmaterials.Die Temperatur wird sorgfältig kontrolliert, um die Bildung unerwünschter Phasen oder Spannungen in der Ferritstruktur zu verhindern.Die stabile Heizumgebung und die reibungslose Bewegung der Push-Platte sorgen dafür, daß die Induktoren gleichmäßig gesintert werden, was zu gleichbleibenden Induktivitätswerten und qualitativ hochwertigen Leistungen führt.
3.4 Sintern von Integrierten Schaltkreis-Substraten
Integrierte Schaltkreis (IC) Substrate sind die Plattformen, auf denen IC-Chips montiert werden.Der Push-Platten-Ofen wird verwendet, um diese keramischen Substrate zu sintern, um die erforderlichen mechanischen und elektrischen Eigenschaften zu erzielen.
Während des Sinterprozesses wird das Keramikpulver zunächst in die gewünschte Form geformt, oft durch Verfahren wie Pressen oder Spritzgießen.Der Push-Platten-Ofen wird dann verwendet, um die grünen (nicht gesinterten) Substrate zu erhitzenDie präzise Temperaturkontrolle ist entscheidend, um eine gleichmäßige Dichte und eine glatte Oberfläche zu gewährleisten.Eine glatte Oberfläche ist für die ordnungsgemäße Bindung der IC-Chips an das Substrat unerlässlichDie anpassbare Atmosphäre im Ofen kann zur Verhinderung der Oxidation des keramischen Materials und zur Kontrolle der chemischen Zusammensetzung der Oberfläche verwendet werden.Die hohe Produktionskapazität des Push-Platten-Ofen ermöglicht die Massenproduktion von IC-Substraten., die die großen Anforderungen der Halbleiterindustrie erfüllen.
3.5 Sintern elektronischer Verpackungsmaterialien
Elektronische Verpackungsmaterialien, wie Keramikverpackungen oder metall-keramische Verbundwerkstoffe, werden ebenfalls mit Hilfe von Schubplattenöfen gesintert.Mechanische Unterstützung und elektrische Isolierung.
Bei keramischen Verpackungen wird das Sinterverfahren im Schubplattenofen verwendet, um das keramische Material zu verdichten und seine mechanische Festigkeit zu verbessern.Das Temperaturprofil ist sorgfältig so konzipiert, dass die Verpackung nach dem Sintern die richtigen Abmessungen und Toleranzen aufweistFür metall-keramische Verbundwerkstoffe wird der Sinterprozess im Ofen verwendet, um die Metall- und Keramikphasen zusammenzubinden.Die anpassbare Atmosphäre kann zur Steuerung der Schnittstellenreaktionen zwischen Metall und Keramik verwendet werdenDie hohe Produktionskapazität des Schubplattenöfen ermöglicht die effiziente Herstellung großer Mengen elektronischer Verpackungsmaterialien.die für die Produktion von elektronischen Geräten in hohem Volumen unerlässlich ist.
4. häufig gestellte Fragen
4.1 Was ist der typische Temperaturbereich für das Sintern elektronischer Bauteile in einem Schubplattenofen?
Der Temperaturbereich hängt von der Art der elektronischen Komponente und den verwendeten Materialien ab.die Sintertemperatur kann zwischen 1000 und 1300°C liegenFür einige metallbasierte Bauteile oder Materialien mit niedrigeren Schmelzpunkten kann die Sintertemperatur im Bereich von 500 - 900°C liegen.
4.2 Wie beeinflusst die Atmosphäre im Schubplattenofen den Sinterprozess?
Die Atmosphäre im Ofen kann einen erheblichen Einfluss auf den Sinterprozess haben.Reduktionsgase wie Wasserstoff können zur Förderung bestimmter chemischer Reaktionen verwendet werdenDie falsche Atmosphäre kann zu Oxidation, Kontamination oder falschen chemischen Reaktionen führen.die die Qualität der sinterten Bestandteile verschlechtern kann.
4.3 Kann der Push-Platten-Ofen zur gleichzeitigen Sinterung verschiedener Arten elektronischer Bauteile verwendet werden?
In einigen Fällen ist es möglich, verschiedene Arten von elektronischen Bauteilen gleichzeitig in einem Push-Platten-Ofen zu sintern.vorausgesetzt, dass ihre Sintertemperaturprofile und Atmosphärenanforderungen ähnlich sindWenn sich die Anforderungen jedoch erheblich unterscheiden, ist dies nicht ratsam, da dies zu suboptimalen Sinterergebnissen für einen oder mehrere Komponentenarten führen kann.
4.4 Wie häufig muss der Push-Platten-Ofen gewartet werden?
Die Wartungsfrequenz eines Schubplattenöfen hängt von seiner Verwendung ab.Prüfung der Isolierung auf Wärmeverluste, und sicherzustellen, dass der Druckmechanismus ordnungsgemäß arbeitet, mindestens einmal im Monat durchgeführt werden.üblicherweise alle 3 - 6 Monate, um genaue Temperaturwerte zu gewährleisten.
4.5 Welche Hauptfaktoren können die Qualität von gesinterten elektronischen Bauteilen in einem Schubplattenherd beeinflussen?
Zu den wichtigsten Faktoren gehören die Temperaturgenauigkeit, die Temperaturgleichheit innerhalb des Ofen, die Stabilität der Push-Platte-Bewegung, die Zusammensetzung und Durchflussrate der Atmosphäre im Ofen,und die Qualität der AusgangsstoffeJede Abweichung dieser Faktoren kann zu Defekten in den gesinterten Bestandteilen führen, wie z. B. inkonsistente Eigenschaften, Risse oder falsche chemische Zusammensetzung.
